AOI全称为Automated Optical Inspection, 中文为自动光学检测，使用光學影像及影像比對檢測技術進行產品的檢測。本文将对aoi自动机器视觉系统原理及基础知识作简单的分析.

    針對輕薄短小、密度高之電子產品的檢測需求而開發,AOI自動光學檢測的作用是檢測PCB在製造過程中的缺陷或缺陷防止，進行制程SMT焊接品质控制，通過改善SMT工藝來消除或減少缺陷。通常把AOI系統置於生產線上的關鍵位置，監控具體生産狀況，並爲生産工藝的調整提供必要的依據。不仅对产品质量检测有了正面的影响，而且AOI自动检测设备可以极大的提高产品的良品检出效率，降低了人工成本。

aoi自动机器视觉系统(AOI自动检测设备)原理及基础知识

1.aoi自动机器视觉系统基本原理
2.照明光源
3.镜头
4.CCD工业摄像机
5.图像采集/处理卡
6.图像处理系统

1.1 aoi自动机器视觉系统基本原理

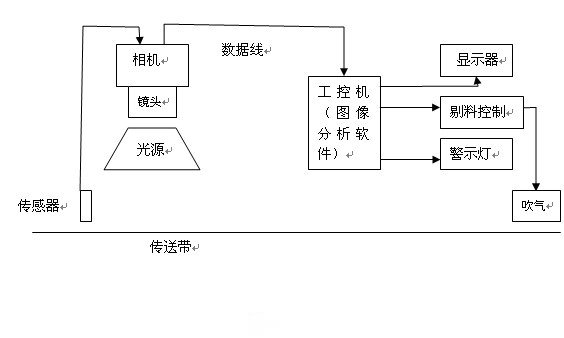

1.1 aoi自动机器视觉系统的原理
1.2 aoi自动机器视觉系统与人的视觉的对比

    aoi自动机器视觉系统的目的就是给机器或自动生产线添加一套视觉系统，其原理是由计算机或图像处理器以及相关设备来模拟人的视觉行为，完成得到人的视觉系统所得到的信息。人的视觉系统是由眼球、神经系统及大脑的视觉中枢构成，计算机视觉系统则是由图像采集系统、图像处理系统及信息综合分析处理系统构成。

图像处理技术
彩色图像转换技术
图像分割技术
模式识别技术
数学形态学方法
专业AOI检测系统及人工智能技术

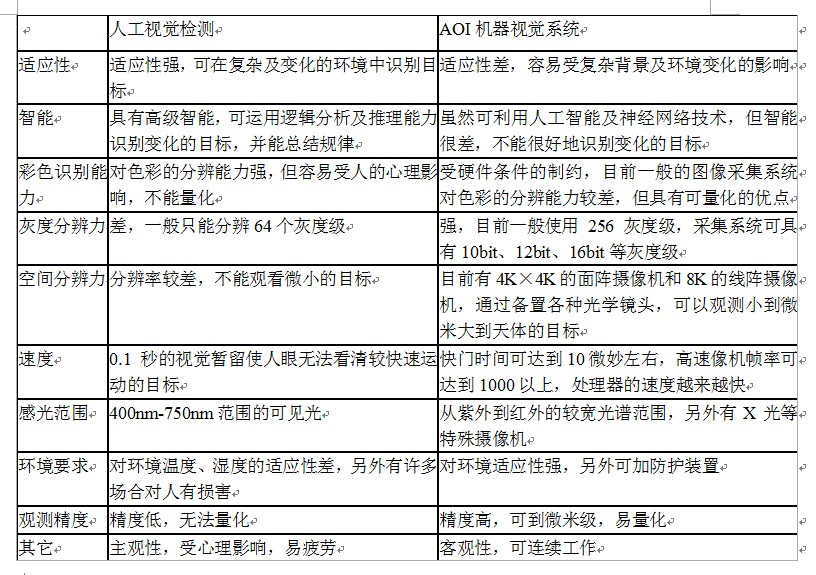

1.2 AOI机器视觉系统与人工视觉检测的对比

易科讯aoi自动机器视觉系统技术参数  Technical Specifications


适用PCB 适用制程 回流焊后
基板尺寸 20×20mm-450×350mm
基板厚度 +/-3mm
基板上下净高 上方：≤30mm；下方:≤40mm
检查项目 回流焊后 缺件，多件，锡球，偏移，侧立，立碑，反贴，极反，错件，坏件，桥连，虚焊，无焊锡，少焊锡，多焊锡，元件浮起，IC引脚浮起，IC引脚弯曲.


aoi自动机器视觉系统  摄像系统 彩色数字CCD相机
照明系统 白色LED光源
分辨率 18um
检测方法 彩色运算，颜色提取，灰阶运算，图像比对等


机械系统 X/Y驱动系统 交流伺服电机+精密研磨滚珠丝杆
夹板方式 自动夹具
定位精度 <8 um
移动速度 800mm/s(MAX)
轨道调整 手动


aoi自动机器视觉系统软件系统 操作系统 Windows XP
界面语言 中，英文可选界面
检测结果输出 基板ID，基板名称，元件名称，缺陷名称，缺陷图片
电源规格 AC220±10%，50/60HZ,1KW
环境温度 -10-40℃
环境湿度 10-85%RH(无凝霜)
外形尺寸 900×1100×1300mm
检测范围380×480（可根据客户要求定制更大尺寸）
AOI检测设备软件终生免费升级

详情点击官方网站http://www.aoi-tech.com

深圳易科讯科技具有丰富实践经验的技术团队,可按照客户的需求来设计、定做AOI检测仪：自动检测设备、AOI自动检测设备、自动检测机、AOI自动检查设备、自动检查设备、电子制造自动化设备,波峰焊后焊点光学检查机aoi设备是我公司针对行业波峰焊后焊点误报率高的问题专门研发的矢量高精度定位检测AOI技术设备.
