智能手机和平板电脑LCD显示屏AOI机器视觉精确检测设备

    2012年智能型手机、平板装置热销，激励印刷电路板(PCBA)市场规模急速扩张，3G移动通信事业的蓬勃发展，移动智能手机和平板电脑的使用越来越普遍。作为智能手机和平板电脑的核心部件之一的LCD液晶显示器，正向大屏幕多点及彩色方向发展。

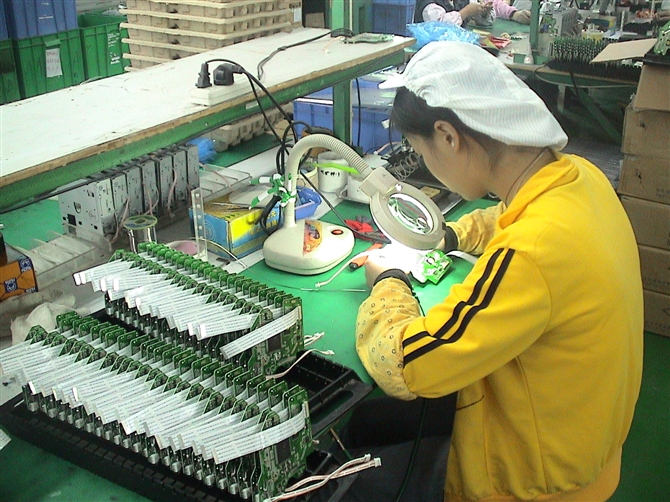

    由于液晶显示的分辨率不断上升，对其进行人工检测的难度也越来越大，采用机器视觉的液晶显示检测系统就成为必然之选。

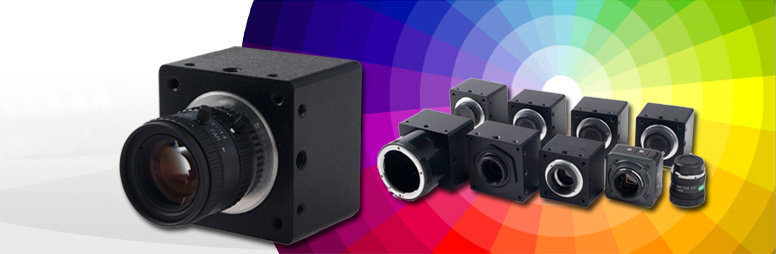

    近日,应深圳某大型智能手机代工厂的邀请,我司AOI工程研发人员,推出的检测LCD的方案,该系统采用背光照明，光度可调。视觉LCD图像经由工业相机CCD摄影头再经采集卡转换为数字化图像输入计算机，经处理后判定性能是否合格。

    CCD视觉检测系统就是用工业相机代替人眼睛去完成识别.测量.定位等功能。CCD视觉系统广泛应用于电子连接器生产制造行业，连接器平整度和正位度检测。随着电子产品市场高速发展，CCD视觉检测重要性就越发明显。

CCD视觉检测AOI与人工检测有以下优点：
1.客观性
检测结果更加准确可靠，ccd视觉检测不会受到操作者的疲劳度、责任心和经验等因素的影响，传统人眼检测有一个致命的缺陷，就是情绪带来的主观性，检测结果会因工人心情好坏产生变化，而机器没有喜怒哀乐，检测的结果自然精准可靠。
2高重复性
CCD视觉不会感到疲倦，与此相反，人眼每次检测产品时都会有细微的不同，即使产品是完全相同的。
3.高速度
CCD视觉检测能更快的检测产品，特别是当检测高速运动的物体时，例如印刷包装行视觉定位跟踪系统。
4.低成本，高效率
自动检测机器能够承担好几个人的任务，而且机器不需要停顿、不会生病、能够连续工作，所以能够极大的提高生产效率。

    本CCD视觉检测系统的检测方法是采用预先经自学习产生的一系列标准图像与采集的相应图像相减并转换成为二值图的方式，在经一系列的分析处理之后，得到检测的结果并判断产品的好坏。

图像处理及图像分析原理:

AOI机器视觉精确检测设备系统照明:
    无论进行图像处理还是图像分析，照明条件都是最重要的外部条件。对于机器视觉而言，可控和稳定的光源是使检测可靠并突出检测目标的最重要的手段之一。对于 LCD生产公司而言，不仅检测系统的检测精度很重要，检测的时间也是衡量一个机器视觉检测系统优劣的指标。如果照明系统不够均匀稳定，势必造成重测率的上升。在Lxy系统中，采用FOSTEC可调式光源20750.2，并经光纤将光线引至磨砂灯板，作为均匀并可调的背光，在实践中取得了很好的效果。

AOI机器视觉精确检测设备系统采集图像位置调整:
    由于操作人员的摆放每次不同，并且由于采用高清500万像素镜头提高系统的分辨率，所以采集图像与标准图像之间必然有位置上的差异，因此需要采用位置调整的算法。
    为定位需要，经Philips的LCD驱动电路产生定位用模板图，在LCD液晶显示矩阵的四角各有四个定位用方形小块作为模板识别用的标准模板。在每个镜头的标准图像中，在自学习标准图像的时候，会自动将工程师定义的每个镜头的左右两个模板的图像及其坐标保存下来;

    在AOI检测产品时，由于labVIEW的IMAQ图像处理软件具有功能强大的模板识别功能，其在目标图像上搜寻图形模板的坐标精度非常高，所以本系统利用保存在硬盘中的模板在采集图像上进行模板识别，然后将找到的模板坐标与保存在硬盘上的标准图像上相应模板的坐标进行比较，就可以确定采集图像的位移和旋转量。然后将标准图像作相应位移和旋转，再进行图像相减。

二值图像的处理:
    在进行了标准图像的位置调整后，与采集图像相减得到一系列差异图像。但由于照明，产品差异，及对位精确度等原因，在每个差异图像上还需进一步处理方可得到正确的问题点。问题点的得出与三个因素有关，分别是LCD显示矩阵的行列边缘引起的对位问题，LCD透射反射膜引起的背景噪声，以及照明引起的图像整体灰度平移。所以在得到差异图像之后，还必须对这三个因素进行处理。采用IMAQ图像处理软件中的关于图像过滤的功能来过滤差异图像，以去除边缘带来的对位问题；对采集图像增加一个背景系数以减小噪声的影响；对采集图像整体增加一灰度阀值以消除照明引起的灰度偏移，这样就可将问题点都提取出来了。

产品差异的调整
    在LCD的生产过程中，或多或少总存在产品的差异。由于机器视觉系统无法区分这些差别，就必须预先对采集的图像作预调整，以尽可能的减小产品差异对检测的影响。本系统采用灰度整体拉伸的方法调节，因为对于单色LCD而言，总归只有黑白两种颜色。

对应灰度直方图则必有两个峰值，分别为亮度大的峰值和亮度小的峰值。

    在程序中将此灰度直方图的两个峰值找出来，将较高的一个作为调整的基点，与设定的标准值(如灰度200)相除，得到的商为灰度拉伸的放大倍数。然后利用labVIEW中关于图像相乘的子模块，将此倍数乘采集图像所有点的灰度得到灰度拉伸之后的采集图像。这样处理后产品差异造成的影响就最大程度地得到减小。

智能手机和平板电脑LCD显示屏AOI机器视觉精确检测设备结语:
    由于LCD产品科技附加值大，客户对产品的质量就有很高的要求。以往人工检测存在人为的因素会导致误判和漏判。经采用带有人工智能的机器视觉检测系统后，基本排除了人为因素造成的检测问题，使客户对产品的质量有了很大的信心，对竞争激烈的LCD行业而言有着非同寻常的意义。
