【水桶电解电容极性AOI光学检测仪，为您的SMT品质做后盾】

    水桶电解电容是电脑板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面。电解电容的极性接反了会有什么后果? 会损坏电容和PCBA电路,会产生大量气体，会爆炸的！逆向电化学反应的门限电压，这个电压很低，一旦超过即会电解生成气体……

    电容的正负极区分和测量:电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。

板卡电容的工作原理及分类:

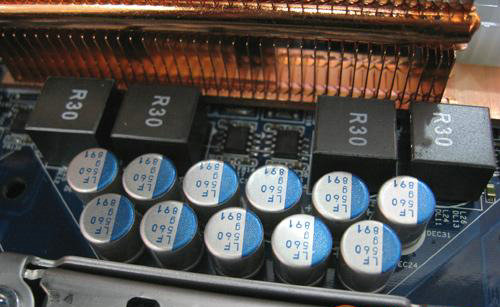

在电脑计算机板卡上，电解电容是必备的电气元件，其拥有“隔直通交”的基本特性，利用这一基本特性，电容在电路中一般应用于震荡、电源和信号滤波、耦合、去耦等作用。其中这些电容大多分布在CPU插槽及主板外接电源接口附近，当然内存插槽与一些板卡插槽附近也会有电容的，这些电容的作用就是保证电源对主板相关配件的供电稳定性。

水桶电解电容安装工艺：

我们经常听到某某电容采用贴片式或者直插式工艺，其实这都是电容在PCB板上的安装工艺技术，贴片式电容指采用SMT（Surface Mount Technology，表面贴装技术）安装工艺的电容器，贴片式器件的好处就是，可以在与板卡结合处很好地减少水汽的凝聚和灰尘的堆积，这就提高了电气元件的稳定性。其中贴片式安装的过程中需要经过高温的波峰焊工艺处理，也就是说耐温不高的电容不能采用贴片式安装。

识别是否为贴片式安装只需看其底坐是否黑色橡胶就可以了。

而采用直插式电容，则是通过基本安装工艺来焊接在PCB上的。因此可以这么说，贴片电容大都是高档电容，因为贴片电容耐高温能力必然强，而且使用贴片工艺生产的大多是中高端板卡；但插件电容不一定是低档货，像三洋、日本化工这些知名的顶级电容制造厂，相同类型的电容会同时生产贴片和插件两个版本，这是考虑到不同工厂设备的需要。

易科讯矢量分析AOI光学检测设备如何检测电解电容极性 ，电解电容反向，插件电解电容?放置波峰焊后AOI检测，主要检测焊点及零件。检测波峰焊AI插件DIP缺失、位置偏移、插件电容封装 极性、错件、翻件、光学文字认知(OCR).AOI极性电容检测，电解电容反向AOI光学检测技术，检测项目 缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等.

放置波峰焊后AOI检测实施目标:对于波峰焊后AOI检测设备，没有一个最好的位置来处理所有的生产线缺陷，如果应用AOI的目标是要改进全面的最终品质，AOI设备置于过程的前面可能没有置于后面的价值大，置于前面是为了避免对已有缺陷的产品再增加价值，此外在过程的早期，维修缺陷的产品的成本大大低于发货前后的维修成本。但许多缺陷是在生产的后期出现的，意味着不管前面发现多少缺陷，发货前还是需要全面的视觉检查,所以波峰焊后AOI检测设备相当重要!

电解电容极性AOI测试新技术,矢量分析定位技术!
国内首创全彩色图像处理技术，颜色提取，矢量分析AOI技术，电子光学尺标定技术!检测定位更精准!

    针对实装电路板电解电容极性及并联电容漏件测试,提出整体解决方案,可测率趋近于100%, 真正不漏判、不误判,满足您生产联机实装电路板电解电容极性测试的需求. 针对电解电容,可测率趋近100%! 固态防爆电解电容极性100%测试, 并联电解电容漏件测试!

    在插件电容防错检测aoi设备面市场之前，很多SMT插件的客户都会问同样的问题，怎样检测有极性电解电容器？我公司总结市场需求，专门针对THT插件元件中人工最难目检的极性电容元件而专业研发的专门极性防错的AOI检测设备，易科讯aoi设备供应商！

波峰焊后DIP通孔矢量AOI检测，DIP通孔AOI检测，AOI设备，波峰焊后AOI，AOI光学检测仪，  详情欢迎来电与我们联络！！THT波峰焊后水桶电解电容极性AOI光学检测仪详情敬请关注》》http://www.aoi-tech.com
