传统AOI检测设备图像处理技术的局限

    随着SMT线路板上元器件组装密度的提高，给电气接触ICT测试增加了困难，将AOI视觉技术引入到SMT生产线的检测领域也是大势所趋。

    AOl光学检测仪不但可对焊接质量进行检验，还可对光板、焊膏印刷质量、贴片质量等进行检查。各工序AOI的出现几乎完全替代人工操作，对提高产品质量、生产效率都是大有作为的。当自动检测(A0I)时，AOI通过摄像头自动扫描PCBA，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供SMT工程师和维修人员修整与制程工艺改善。

    基本上，所有AOI检测方法可描述为，通过一列摄像机或传感器获得一块板的照明图象并数字化，然后分析和与前面定义的“OK”图象进行比较。LED照明来自于一个范围的光源，如白光、RGB三色发光二极管(LED)和激光。

　　今天，有许多完善的图象分析处理技术，包括：模板比较(template-matching)(或自动对比auto-correlation)、边缘检查(edge-detection)、特征提取(feature extraction)、矢量分析技术（最早是法国VI公司的AOI采用)、统计建模也称图像对比、光学特征识别(OCR, optical character recognition)、还有许多。每个技术都有优势和局限。

传统AOI系统模板比较(Template-matching)
　　模板比较决定一个所希望的物体图像平均地看上去象什么，如片状电容或QFP，并用该信息来产生一个刚性的基于像素的模板。这是横越板的图像，在预计物体位置的附近，找出相同的东西。当有关区域的所有点评估之后和找出模板与图像之间有最小差别的位置之后，停止搜寻。为每个要检查的物体产生这种模板，通过在适当的位置使用适当的模板建立对整个板的检查程序，来查找所有要求的元件。

　　因为元件很少刚好匹配模板，模板是用一定数量的容许误差来确认匹配的，只要当元件图像相当接近模板。如果模板太僵硬，可能产生对元件的“误报”。如果模板松散到接受大范围的可能变量，也会导致误报。

传统AOI系统运算法则(Algorithm)
　　经常，几种流行的图像分析技术结合在一个“处方”内，形成一个运算法则，特别适合于特殊的元件类型。在有许多元件的复杂板上，这可能造成众多的不同运算法则，要求工程师在需要改变或调整时作大量的重新编程。例如，当一个供应商修改一个标准元件时，对该元件的运算法则处方可能需要调整，消耗珍贵的编程时间。还有，相同元件类型的外形可能变化很大，一个不同一个。随着时间的过去，新的变化出现，用户必须调整或“扭转”运算法则来接纳所有可能的变化。



传统的、基于运算法则的AOI方法经常太过严格，以致于不能接纳合理的变化，如对比度、尺寸、形状和阴影。甚至不重要的元件也可能难以可靠地查找和检查，因此造成有元件而系统不能发现的“错误拒绝”。还有，因为可接受与不可接受图像的差别相当细小，运算法则不能区分，引起“错误接收”，真正缺陷不能发现。

EKT国内首家自主研发矢量分析AOI与图像对比AOI两大光学检测技术制造商

智能矢量分析、模板比对和统计建模等等，虽然不能一言定论孰优孰劣，

但从实际应用比较... 矢量分析定位更胜一筹！★

特征矢量成像AOI技術的優點 :

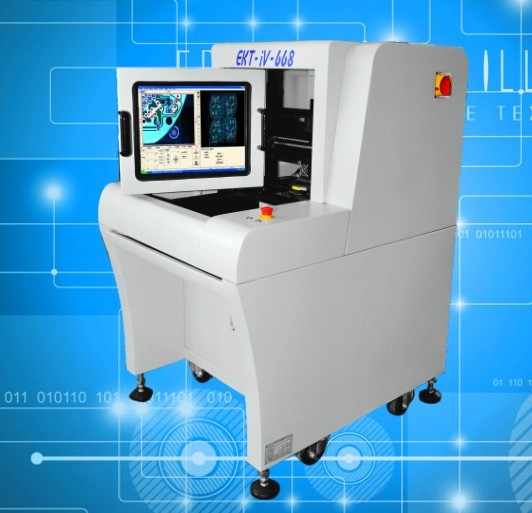

国内第一家专注研制矢量分析炉前AOI检测设备★矢量成像AOI技術！

矢量特徵成像技術在AOI行业设立了新的行业标准，原因 如下：
1.矢量图像自动生成，编程更灵活，精度更精确。
2.提供高精确度的缺陷检测<高精度定位技术>。
3.提供极低的误报率。

      矢量特徵成像技術能够从几何特征与空间关系出发分析产品外形，从而可以高重复性地准确确定元件在板上的具体位置，不受元件旋转角度与元件尺寸或元件外观及背景变化的影响。
      矢量成像技術是一種圖形位置搜索技術，它可以在PCB板裝配過程中提高元件識別定位的精密度、速度和可靠性。

       随着工业检测等应用对精度要求的不断提高,矢量分析定位技术受到了广大工程技术人员的注意,成为近年来图像处理领域中热门研究方向之一。
