AOI光学视觉检测设备相机:是AOI机器视觉系统中的一个关键组件，其最本质的功能就是将光信号转变成有序的电信号。选择合适的相机也是机器视觉系统设计中的重要环节，相机的不仅是直接决定所采集到的图像分辨率、图像质量等，同时也与整个系统的运行模式直接相关。

AOI光学视觉检测设备相机工作原理

AOI自动光学检测仪，是基于光学原理，综合采用图像分析、计算机和自动控制等多种技术，对生产中遇到的缺陷进行检测和处理，是较新的确认制造缺陷的方法。当自动检测时，机器通过摄像头自动扫描PCBA，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过矢量分析图像运算处理，AOI检查出PCB上缺陷，并通过电脑显示器或自动标志把缺陷显示/标示出来，供SMT工程师改善工艺和维修人员修整。

    DSC数码照相机：数码照相机英文全称：Digital Still Camera (DSC)，简称：Digital Camera (DC)，是数码照相机的简称，又名：数字式相机。数码相机，是一种利用电子传感器把光学影像转换成电子数据的照相机。按用途分为：单反相机，卡片相机，长焦相机和家用相机等。

数码相机工作原理

　　数码相机是集光学、机械、电子一体化的产品。它集成了影像信息的转换、存储和传输等部件，具有数字化存取模式，与电脑交互处理和实时拍摄等特点。光线通过镜头或者镜头组进入相机，通过成像元件转化为数字信号，数字信号通过影像运算芯片储存在存储设备中。数码相机的成像元件是CCD或者CMOS，该成像元件的特点是光线通过时，能根据光线的不同转化为电子信号。数码相机最早出现在美国，20多年前，美国曾利用它通过卫星向地面传送照片，后来数码摄影转为民用并不断拓展应用范围。

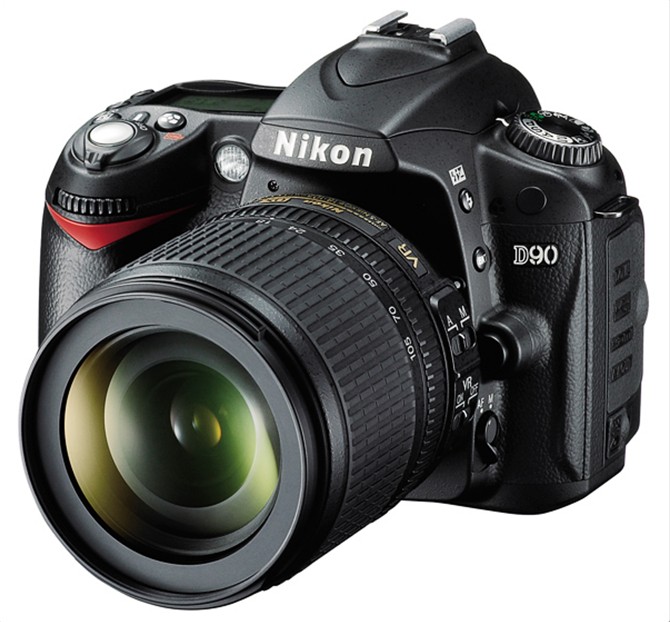

 AOI光学视觉检测设备相机   单镜头反光数码相机

单反相机

是指单镜头反光数码相机，即digital数码、single单独、lens镜头、reflex反光的英文缩写dslr。市场中的代表机型常见于尼康、佳能、宾得、富士等。此类相机一般体积较大，比较重。

单反相机工作原理

　　单反就是指单镜头反光，即SLR(Single Lens Reflex)，这是当今最流行的取景系统，大多数35mm照相机都采用这种取景器。在这种系统中，反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。

变焦

　　镜头的另一个重点在变焦能力，所谓的变焦能力包括光学变焦（optical zoom）与数码变焦（digital zoom）两种。两者虽然都有有助于望远拍摄时放大远方物体，但是只有光学变焦可以支持图像主体成像后，增加更多的像素，让主体不但变大，同时也相对更清晰。通常变焦倍数大者越适合用于望远拍摄。光学变焦同传统相机设计一样，取决于镜头的焦距，所以分辨率及画质不会改变。数码变焦只能将原先的图像尺寸裁小，让图像在lcd屏幕上变得比较大，但并不会有助于使细节更清晰。

光学变焦

　　是依靠光学镜头结构来实现变焦，变焦方式与35mm相机差不多，就是通过摄像头的镜片移动来放大与缩小需要拍摄的景物，光学变焦倍数越大，能拍摄的景物就越远。如今的数码相机的光学变焦倍数大多在2倍－5倍之间，也有一些码相机拥有10倍的光学变焦效果。家用摄录机的光学变焦倍数在10倍~22倍，能比较清楚的拍到70米外的东西。使用增倍镜能够增大摄录机的光学变焦倍数。

数码变焦

　　即digital zoom，实际上是画面的电子放大，把原来CCD影像感应器上的一部分像素使用“插值”处理手段做放大，将CCD影像感应器上的像素用插值算法将画面放大到整个画面。通过数码变焦，拍摄的景物放大了，但它的清晰度会有一定程度的下降，有点像VCD或DVD中的zoom功能，所以数码变焦并没有太大的实际意义。

智能变焦

　　全新独有的sony智能变焦功能．可放大变焦拍摄，不会将微粒放大，令放大的影像也能保持原有的细致质素．智能变焦因应不同影像尺寸的选择，提供不同程度的强化变焦功能．有别于数码变焦，智能变焦能保持画质与原本影像相同。

易科讯矢量分析AOI技术的应用,国内首创波峰焊后检测AOI,桶装电容极性检测AOI.易科讯AOI技术永远走在客户需求的前面，不断追求卓越，不断推出刷新业内传统模式的新机型、新功能，致力于使客户完全满意。

易科讯矢量特征成像技术在AOI行业设立了新的行业标准，原因 如下：

1. 矢量图像全自动生成，可以取PCBA上任何物件为MARK点，编程更灵活。
2.提供高精确度的缺陷检测<高精度定位技术>。
3.提供极低的误报率.矢量分析技术AOI不用通过摄像头的镜片移动来放大与缩小需要拍摄的景物，通过矢量分析AOI检测技术,可以突破0mm到60mm焦距的任何物体的检测.对桶装极性电容检测更有把握!

4.不需要 Golden Sample (金样板), 只需要合格品
5.不需要统计建模, 无需跑几十块板来微调
6.自動生成之“矢量成像“(不受温度及焦距影响),可以在PCB板装配过程中提高元件识别定位的精度、速度和高可靠性.
7.特征矢量分析 (直接計算角度及大小比例), IPC 標準完美結合.

    矢量特徵成像AOI技術能够从几何特征与空间关系出发分析产品外形，从而可以高重复性地准确确定元件在板上的具体位置，不受元件旋转角度与元件尺寸或元件外观及背景变化的影响。
    矢量成像技術AOI是一種圖形位置搜索技術，它可以在PCB板裝配過程中提高元件識別定位的精密度、速度和可靠性。

分辨率

　　分辨率与像素是两个非常相似的概念，但是两者又有所不同。从关系上来讲，分辨率是指单位成像尺寸上面的像素个数。一般来讲，像素越大，分辨率也越高。对于一张图片来讲，像素是固定不变的，但是分辨率却是可以随时改变的，随着图像的放大，分辨率将逐渐减小。

AOI光学视觉检测设备相机与普通数码相机(DSC)的区别

　1、AOI光学视觉检测工业相机的性能稳定可靠易于安装，相机结构紧凑结实不易损坏，连续工作时间长，可在较差的环境下使用，一般的数码相机是做不到这些的。例如：让民用数码相机一天工作24小时或连续工作几天肯定会受不了的。

　　2、AOI光学视觉检测相机的快门时间非常短，可以抓拍高速运动的物体。

　　例如，把名片贴在电风扇扇叶上，以最大速度旋转，设置合适的快门时间，用工业相机抓拍一张图像，仍能够清晰辨别名片上的字体。用普通的相机来抓拍，是不可能达到同样效果的。

　　3、AOI光学视觉检测相机的图像传感器是逐行扫描的，而普通的相机的图像传感器是隔行扫描的， 逐行扫描的图像传感器生产工艺比较复杂，成品率低，出货量少，世界上只有少数公司能够提供这类产品，例如Dalsa、Sony，而且价格昂贵。

　　4、AOI光学视觉检测相机的帧率远远高于普通相机。

　　AOI光学视觉检测相机每秒可以拍摄十幅到几百幅图片，而普通相机只能拍摄2-3幅图像，相差较大。

　　5、AOI光学视觉检测相机输出的是裸数据(raw data)，其光谱范围也往往比较宽，比较适合进行高质量的图像处理算法，例如机器视觉(Machine Vision)应用。而普通相机拍摄的图片，其光谱范围只适合人眼视觉，并且经过了mjpeg压缩，图像质量较差，不利于分析处理。

　　6、AOI光学视觉检测相机(Industrial Camera)相对普通相机(DSC)来说价格较贵。
