AOI可减少人力成本，避免人工视觉疲劳，提高产品外观质量，从而为客户提升竞争力。在现代SMT制造业中,AOI是现在电子产品高品质生产的必需品，是SMT电子制造业生产制程的标配检测设备.

AOI设备的组成:

该设备硬件部分包括：AC伺服控制平台、彩色CCD摄像机、三色光源组成的影像采集系统等。采用全新的图像处理，突破了传统的AOI设备的算法模式，采用只觉方法设计了一套可靠判断OK和NG的数学模型，该模型经过数学证明是完全正确性。由此获得的AOI图像处理方法经过实践检验完全可行。

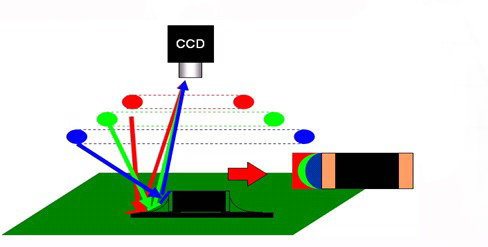

如图1所示，照明采用了三色环状布置的LED 光源，由不同角度射出红、绿及蓝光同时或分时投射于印刷线路板上。红色和绿色光合成黄色，蓝色和黄色则合成白色。黄光和白光照射在元器件上，镜头及时捕捉从焊点的不同部分反射、散射和折射的图像，形成对应着不同颜色影像。对于光滑的表面，例如焊盘表面，黄色照在其表面产生经面反射机如摄像头，而大部分蓝光着反射出去，所以在电脑中焊盘显示为黄白色。对于元件本体表面粗糙的情况，黄色光与蓝色光照射在其上表面上均产生漫反射，根据合成原理，蓝色与黄色合成为白色。
相当于白光照射在元件上，因此显示器上显示的元件为本色。

对于焊点或锡膏等斜面，大部分黄色光通过斜面反射出去，而蓝色光则通过斜面反射进入摄像头，因此获得的焊点图像在显示器上显示为蓝色。由于从颜色上分别代表了焊点的三个立体组成部分：平坦部分、倾斜部分和粗糙部分，所以获得的二维图像包含了焊点的三维信息，因此可非常准确地判断焊点和元件缺陷。
