JUKI贴片机厂家最新推出高速LED贴片机 "JX-300LED"

JUKI贴片机厂家最新推出高速LED贴片机 "JX-300LED"　1.2米LED灯条专用贴片机

高效能. 高品质LED基板生产特殊要求的实现.

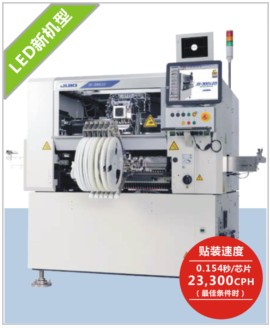

LED贴片机「JX-300LED」上市发售

　　日本JUKI公司自4月1日起上市销售具有卓越功能和性能的LED专用贴片机「JX-300LED」。

　　LED主要用于照明器具和液晶电视、笔记本电脑的液晶背光照明上。由于低能耗、长寿命的优点,需求量急剧扩大。本公司虽然已经推出了贴装LED的入门贴片机「JX-100 LED」、但这次新面市的
「JX-300LED」更扩大了对应长基板的范围、是一款高速、精巧、高效能新型贴片机。

　　JUKI-JX-300LED新型贴片机应用在LED照明器具LED显示屏和中、大型液晶背光照明等的基板生产中,该机型的标准规格能够对应要求颇高的、长度1200mm的基板生产;并且选用选购件后还可以对应业界最高级别1500mm的超长基板。

　　同时,作为液晶显示屏的背光照明上使用的生产技术,对于近年来逐步扩大的扩散透镜贴装、JUKI公司运用独自开发的激光传感器识别突起的BOSS部分,能够迅速简单地识别方向、易于贴装高精度的扩散透镜。　

　　此外、通过改善基板的传输方法,实现了搭载速度的提高。

　　「JX-100 LED」基础上,开发了更高速,更高效,能对应超长基板的「JX-300LED」贴片机, 在飞速发展的LED基板生产领域该设备销售前景乐观。

　　*BOSS...为了贴装时的精确定位，扩散透镜底面的突起部。

机种	LED贴片机 JX-300LED
开始销售日期	2013年 4月 1日

■	搭载速度的提高

	生产长尺寸基板时需要重复数次的基板夹紧定位，随着基板的停止方式从传感器控制变更为机械定位杆，基板的固定方式也变成了下压夹紧方式，因此缩短了基板的搬运时间。经过这些改善实现了贴装速度的提高。

	中型角芯片LED元件可以贴装18,200CPH。(使用12mm的带式供料器，6个吸嘴3个吸嘴同时吸取2次的场合)。

■	LED贴片

	应用的基板尺寸,1次夹紧定位610mm×360mm;2次夹紧定位1200mm×360mm;3次夹紧能定位够达到1500mm×360mm业界最长基板。1200mm×360mm为该机型的标准规格。

	对应长尺寸基板进行数次夹紧生产的情况，基板焊盘上印刷的焊锡可以代替BOC标记来使用。(选构件)

	通过使用托盘架及矩阵式多层托盘供料装置，可以更加高速高效地对应扩散透镜及托盘封装元件的供给。(选构件)

	作为能够生产基板尺寸1200mm×360mm的贴片机、实现了该系列机器中最高的空间节省。(外形尺寸：1920mm×1393mm)

■	安心的操作性

	因为采用了GUI(图形用户界面)，初学者容易理解，操作简单。另外，不用键盘可通过触摸屏实现操作。(选构件)

	激光识别元件的方式大幅度地缩减了生产程序做成时间，可以立刻投入量产。

■	优越的性价比

	功率3.0kVA，省电。

	吸嘴和带式送料器，生产程序与入门机「JX-100 LED」具有兼容性，性价比优越。

【关于3E EVOLUTION】

　　JUKI贴片机公司自1993年起，以“3E”(EASY、ECONOMY、EXPANSION＝操作简单,经济实惠，扩展性高的产品)作为经营理念，一贯地坚持了向所有顾客提供更加优秀的产品，更加周到的服务。
　　从今年2010年起，JUKI将此“3E”理念提升为应该 “更”EASY、“更”ECONOMY、“更”EXPANSION的新“3E EVOLUTION‘进化’”作为新经营理念为展开未来创建新的世界。

基板尺寸	标准规格	50 × 50 ～1,200 × 360mm
	对应长尺寸基板*1	50 × 50 ～1,500 × 360mm
元件高度		6mm仕様/12mm仕様
元件尺寸		0603～□33.5mm
元件识别装置		激光识别（LNC60）
元件贴装速度	最佳条件	27,100CPH
	IPC9850	19,300CPH
贴装精度		±0.05mm（Cpk≧1）
元件贴装种类		时最多为40种(换算成8mm带)

*1:长尺寸基板对应规格为选购品。
