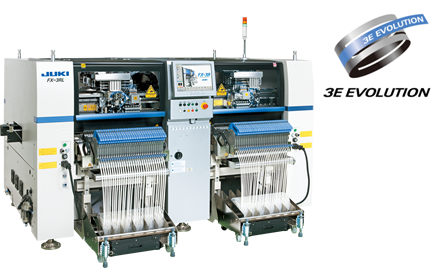

日本JUKI-FX-3RAL高速模块化贴片机,磨砺造就的高速度高精度技术,通过采用高效率新型线性伺服马达，贴装头组件的轻量化和高刚性化，以及优化贴装程序，实现了0.040秒/芯片（90,000CPH）（最佳条件）的贴装速度。

高速、高质量、高效能模块化贴片机
提高生产效率，打造高品质产品
能够与KE系列产品组装成生产线，灵活地对应各种生产应用程序 ,吸取/贴片监视 对应

JUKI自5月9日起即将推出大幅度地提升了高速模块化贴片机FX－3生产能力的升级版机型——高速模块化贴片机“FX－3RA”，该机型通过对软硬件的设计进行改进，可使生产能力达到90，000CPH（0.040秒/芯片：最佳条件）。
新产品“FX－3RA”在移动贴装头的XY轴中采用新型线性马达，并且通过贴装头的轻量化及高刚性化使得搭载速度得到了提升。此外，为进一步提升贴装作业效率，还对生产程序的优化处理进行了改进。通过这些改进，FX－3RA的生产能力比FX－3增加了21％，达到90,000CPH（0.040秒/芯片：最佳条件）。
“FX－3RA超高速贴片机”能够生产的基板尺寸，除标准尺寸为610×560mm(XL基板规格）的大型基板外，还可通过使用选购件，生产用于LED等产品中的、宽度达800mm的大尺寸基板。
此外，该机型沿用FX-3中电动式带式供料器与机械式带式供料器之并用所实现的“混合供料器规格”，通过与同规格的高速通用贴片机“JUKI-KE-3020”进行组合，可应对广泛的生产需求，组建起高速、高品质生产线。
在贴片机市场中，高速机已成为主流。本公司始终致力于能够直接吸取市场要求和符合客户需求的组织体制。FX－3RA就是为满足客户要求对作业效率进一步提高的要求所实现了高速化升级版机型。
本公司将一如既往根据日益增长的高产能化、多品种大批量生产的要求，力加产品研制，进一步扩大在高速机市场中的地位。
机种 高速模块贴片机 FX-3R 开始销售日期 2011年5月9日
■   高速化
XY轴采用新型线性马达；通过贴装头的轻量化及高刚性化，使加速度得到提升；实现了贴装作业顺序的整体优化，生产能力比传统机型提高了21％，可达90，000CPH（0.040秒/芯片：最佳条件）。
■   与KE－3020构成机械、电动混合供料器生产线
采用“混合供料器规格”，可同时使用电动式带式供料器和机械式带式供料器。与KE－3020配合使用，可构成高速、高品质的生产线。
■   强化了对应LED贴装的能力
可用于生产LED照明等产品中所使用的宽度达800mm的大尺寸基板；具备可防止LED颜色及光度出现偏差的功能，使得应对LED贴装作业的能力得到提升。
【关于3E EVOLUTION】
日本JUKI贴片机公司自1993年起，以“3E”(EASY、ECONOMY、EXPANSION＝操作简单,经济实惠，扩展性高的产品)作为经营理念，一贯地坚持了向所有顾客提供更加优秀的产品，更加周到的服务。 　　 从2010年起，JUKI将此“3E”理念提升为应该 “更”EASY、“更”ECONOMY、“更”EXPANSION的新“3E EVOLUTION‘进化’”作为新经营理念为展开未来创建新的世界。

规格/机种名称 高速模块式贴片机 FX-3RAL 高速模块式贴片机 FX-3RAXL 基板尺寸 L基板用(410×360mm) ○ - L-wide 基板用(510×360mm)*1 ○ - XL基板用(610×560mm) - ○ 长尺寸基板*1 800×360ｍｍ 800×560ｍｍ 元件高度 6mm规格 ○ 元件尺寸 激光识别 0402(英制01005)～□33.5mm 元件贴装速度 (芯片元件) 最佳条件 0.040秒/芯片(90,000CPH)*2 IPC9850 66,000CPH*2 元件贴装精度 激光识别 ±0.05mm(±3σ) 元件贴装种类 最多240种 （换算成8mm带 (使用电动式双轨带式供料器时)）

*1 L-wide基板、长尺寸基板规格为选购品。

*2 基板规格为XL时除外。
