PCBa铣刀式双工作台数控锣刀分板切割机--PCB分板机权威生产商

EKT-430B-PC PCB双工作台锣刀型分板机应用

PCBA全自動锣刀分板机适合智能手機PCB拼板及半成品的分割，尤其是日益增加的通讯产品，应外壳多变且不规则的线路板设计，已经令可程式割板机成为必需设备。

PCBA全自動鑼刀分板机,又名SMT全自動銑刀式PCB分板機主要利用铣刀高速运转将多连片式PCB，按预先编程路径割开来的设备，取代人工拆断或V-CUT或PUSH的切割瑕疵，提高产品品质，减少报废率。提高产品品质，切割应力极小，防止芯片在切割过程中损坏多重切割路线，可切割直线、弧线、圆。对基板设计约束大为减小，操作运行简单，切换机种快捷(切换机种:程序切换,治具切换)，切割精度高精度可达±0.02mm ，满足各种切割需求。

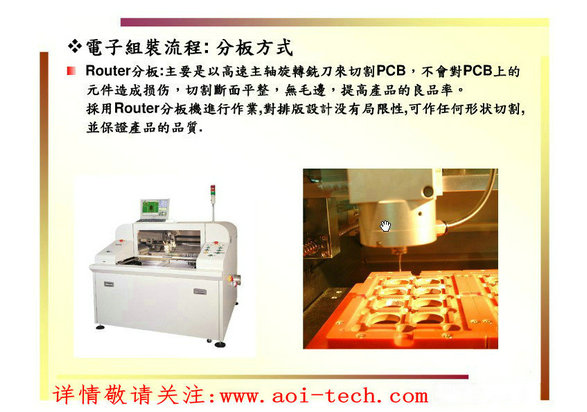

锣刀分板切割机是应力最小的PCB分板切割方式

MARK点CCD视觉对位补偿保证切割准确，双工作台设计高产能，可切割任何形状之线路板
基本规格
工作台面积 350*390mm 400*450mm
X Y切割速度 0~100mm/s
机器精度 ±0.01mm
Z轴行程 50mm
X, Y, Z 控制方式 采用触摸屏或工业PC
X, Y, Z 驱动方式 AC伺服马达

切割精度 ±0.1mm
主轴转速 MAX50000rpm
主机电压 220V 50/60HZ
空气压力 4.5kg/cm2以上
电源消耗 3KVA
集尘机方式 下集尘
集尘机电压 380V 50/60Hz 3相
主机外形尺寸 700mm*900mm*1200mm
集尘机外形尺寸 680mm*6500mm*1610mm

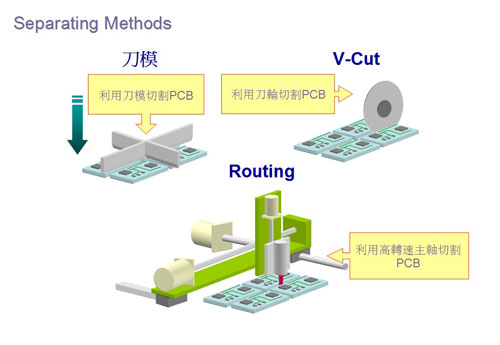

PCB Separator 也称为,基板切割机,基板分割机,分板机, 使用高速旋转的 Spindle – 主轴,使用高速旋转铣刀进行切割.可切割高密度插贴件后的基板,并不需要V-cut (V 槽 ) , 盖线(类似邮票孔的开线)就可以安全地切割基板并具有以下特点：

1  使用高速主轴 , 切割时对基板的应力极小.大约是冲压式的 1/10 , 手掰的 1/100 ,从而防止例如陶瓷电容等芯片在切割过程中损坏.
2  使用铣刀而得到的高品质切面,取代人工折断的方法，提高产品的良品率
3  可以在基板上切割直线,弧线,因此对基板设计的约束大为减小
4  智配CCD辅助程式编程及教导功能,简单操作，切换机种 (切换机种 ： 程序切换,治具切换)
5  使用强力的集尘机,因而切割是所产生的灰尘极少
6  使用特殊切割铣刀,实现了长切割寿命,减少了切割粉尘飞散
7  与冲压式相比,大幅消减了运行成本 .
8  CCD自动靶标定位功能，移动轨迹显示追踪。

可选配双主轴或者单主轴

深圳易科讯专业从事SMT机电设备(aoi自动光学检查仪、aoi视觉检测仪、PCBA铣刀分板机、锡渣还原机、回流焊炉前AOI、波峰焊后AOI、SMT周边设备及MOTOR自动测试仪)非标设备设计、生产、销售及服务的设备制造商……
深圳易科讯科技公司紧随电子制造业飞速发展，经济低迷的趋势，不断研发，改进技术，完善工艺，严格品质管理，减少成本的原则，通过本公司的努力，己经在行业内引起众多客户好评，客户遍布珠三角及全国各地区。　　

全自动PCBa铣刀式分板机更多详情点击》》http://www.aoi-tech.com

PCB铣刀式分板切割机人性化软件操作介面
