自动化AI自动插件机产品介绍:
AI自动插件机自动化生产-提高生产效率节约成本解决招工难问题，更智能，更方便！节约企业劳动成本。。
AI自动插件机产品特点：
自动插件机,AI自动插件机,AI插件机,卧式插件机,JUKI自动插件机已行销欧美及东南亚国家，并赢得良好信誉。主要用于医疗電器，家用電器，汽车電子，電源，家電等的電子零件自動化插件生產。

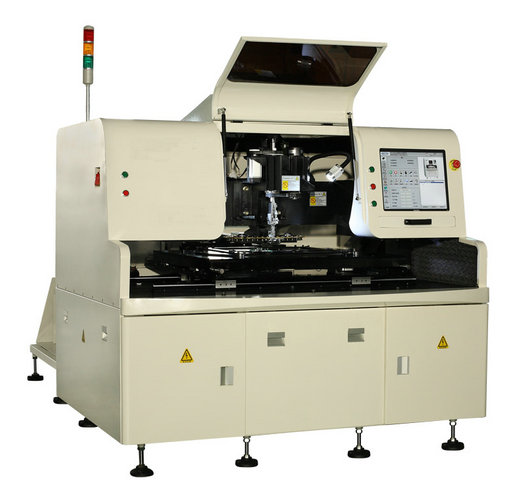

AI卧式自动插件机技术参数：
AI自动卧式插件机,兼合跳线插件机及卧式元件插件机的功能,独特的伺服控制系统,完成跳线和卧式元件混合插件的完美过程,高效的节约跳线用量,高速度高密度的完美效果.独立的插件机带给你生产安排的灵活调配.应用软件基于中文Windows系统,操作界面简单易懂,实现人机界面的对话,实践经验和科学理论的结合带给你产品品质和生产效率的提升.实践经验和科学理论的结合带给你产品品质和生产效率的提升.
|
1 |
自动插件机理论速度 |
24000点/小时 |
|
2 |
自动插件机插入不良率 |
小于500PPM |
|
3 |
自动插件机插入方向 |
平行0度,90度,180度,270度. |
|
4 |
自动插件机元件跨距 |
双孔距5.0mm-20mm(专插入跳线时可达到5mm-30mm) |
|
5 |
自动插件机基板尺寸 |
最小50mm*50mm、最大450mm*450mm |
|
6 |
自动插件机基板厚度 |
0.79-2.36mm |
|
7 |
自动插件机元件种类 |
电容器、晶体管、二极管、电阻、熔断丝等编带封装料。 |
|
8 |
跳线(JW) |
独立输送方式.直径0.5mm-0.7mm镀锡铜线 |
|
9 |
元件引线剪脚长度 |
1.2-2.2mm(可调) |
|
10 |
元件引线弯脚角度 |
10-35度(可调) |
|
11 |
机器尺寸(长×宽×高) |
1800mm×1600mm×1800mm |
|
12 |
机器重量 |
700kg |
|
13 |
使用电源 |
220V,AC（单相）50/60HZ,1.5KVA; |
|
14 |
系统保护 |
不间断电源(UPS)配置，断电后可运行15分钟 |
|
15 |
使用功率 |
1.2KW（节能型） |
|
16 |
使用气压 |
0.5Mpa |
|
17 |
用气量 |
0.2立方/分钟 |
|
18 |
使用环境温度 |
5-25度 |
|
19 |
机器噪音 |
65分贝 |
|
20 |
孔位校正方式 |
机器视觉系统,多点MARK视觉校正. |
|
21 |
驱动系统 |
AC伺服、AC马达 |
|
22 |
数据输入方式 |
USB接口输入(EXCEL文档格式), |
|
23 |
控制系统 |
中文操作界面(WINDOWS系统控制平台)液晶显示器 |
|
24 |
工作台运转方式 |
顺时针和逆时针方向 |
|
25 |
线路板输送方式 |
手动/自动可选 |
2、专利的刀头驱动机构，成品图，高效完成插装各种卧式元件
3、兼合跳线插件机及卧式元件插件机的功能,（一机两用）工作台正反转
自动插件机适用行业:
ai自動插件機跳线送线装置
插件機底座装置：可按照客户要求，调整引脚长度及角度 ; 日本松下PLC伺服控制系统

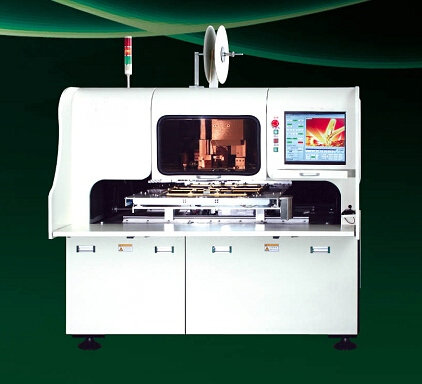

-有独立的伺服控制系统，完成高稳定的插件的操作性能，是一款高速度高密度的设备。
-性能灵活，客户可按照实际生产的需要，来选择最适合的设备配置。可以利用扩展的元件排序模组来优化生产能力。
-立式插件機是一台持久型可靠性强稳定的机器，故障率低。高性能的插件头。
-刀具寿命长，采用坚固材料制造。
|
1 |
理论速度 |
18000点/小时（软件系统升级可提速） |
|
2 |
插入不良率 |
小于300PPM |
|
3 |
插入方向 |
0—360度 增量为1度。 |
|
4 |
引线跨距 |
双间距2.5mm/5.0mm |
|
5 |
基板尺寸 |
最小50mm*50mm，最大450mm*450mm |
|
6 |
基板厚度 |
0.79-2.36mm |
|
7 |
元件规格 |
最大高度为23mm，最大直径为13mm |
|
8 |
元件种类 |
电容器、晶体管、三极管、LED灯、按键开关、电阻、连接器、线圈、电位器、保险丝座、熔断丝等立式编带封装料。 |
|
9 |
元件引线剪脚长度 |
1.2-2.2mm(可调) |
|
10 |
元件引线弯脚角度 |
10-35度(可调) |
|
11 |
料站数量 |
AI自動插件機料站60 站（推存使用站数），可选（10-100站） |
|
12 |
机器尺寸(长×宽×高) |
主机尺寸1800mm×1600mm×2000mm |
|
13 |
料站尺寸 |
500mm×600mm×760mm |
|
14 |
机器重量 |
750KG（40站） |
|
15 |
使用电源 |
220V，AC（单相）50/60HZ，2.0KVA; |
|
16 |
系统保护 |
不间断电源(UPS)配置，断电后可运行15分钟 |
|
17 |
使用功率 |
1.6KW（节能型） |
|
18 |
使用气压 |
0.6--0.8MPA |
|
19 |
用气量 |
0.3立方/分钟 |
|
20 |
使用环境温度 |
5-25度 |
|
21 |
机器噪音 |
65分贝 |
|
22 |
孔位校正方式 |
机器视觉系统,多点MARK视觉校正. |
|
23 |
驱动系统 |
AC伺服,AC马达 |
|
24 |
数据输入方式 |
USB接口输入(EXCEL文档格式), |
|
25 |
控制系统 |
中文操作界面(WINDOWS系统控制平台)液晶显示器 |
|
26 |
元件密度 |
高密度插入方式 |
|
27 |
工作台运转方式 |
顺时针和逆时针方向 |
|
28 |
线路板输送方式 |
手动/自动可选 |

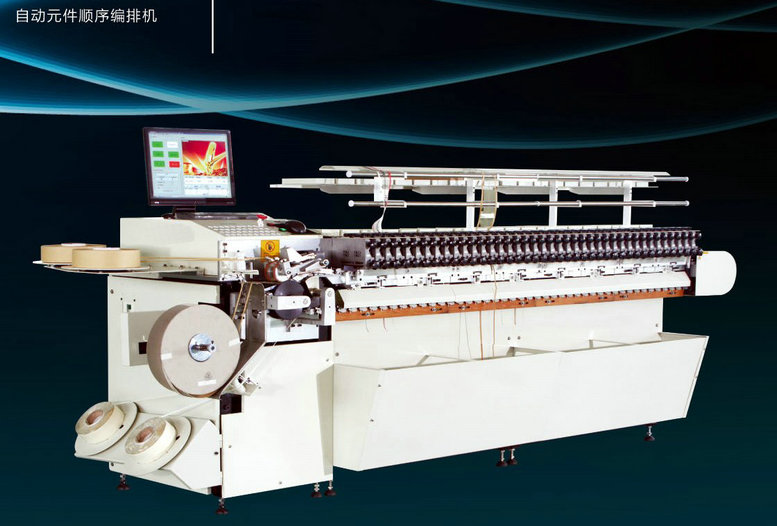

AI插件自動排料機可以28000点/小时的速度将各种不同种类的52mm编带的卧式电子元件（电阻，电容器，晶体管熔断丝）等按程序设定顺序编成42mm编带料，供卧式元件插件所用。工作可靠性高，稳定性强，维修方便，中英文操作界面（WINDOWS系统控制平台）液晶显示器，使操作者易学易懂，实现了人机界面的对话。具有管理数据，自动诊断图形式产品制作/编辑。既提高了产品质量，又提高了生产效率。
DIP自动插件机,THT自动插件机售后服务体系：
* 整机保修期限：1年
* 响应时间：1~2小时
* 保修期外收费：按采购成本收费
* 定期拜访客户了解使用情况，收集客户意见
* 定期为客户提供最新生产技术及设备信息
感谢您关注我们的产品,若您希望获得进一步的了解，如AOI自動光學测试仪|AI自動插件機|电动推杆马达测试仪, AOI光学测试仪价格、非標自動化設備|非標測試設備|波峰焊後AOI, AOI光学测试仪,全自动锡膏印刷机规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供最满意的服务!
