此机款是专为LED行业研发的贴片机，灯条贴装长度不再局限于1.2或是1.5米长度。 符合国内LED灯条规格因为周边散热技术及功率节能技术提升，灯条日益加长的趋势。灯条最长可支援至3米!

因为充分了解LED 元件特性，以及业者灯条生产的弹性要求。SY提供高弹性排程调整功能，以利操作者可以根据不同Bean值的LED 元件调整出适当的贴装模式，确定终端产品的均光性。 机台本体大幅缩小，预留空间以利业者置放灯条流水输送线。

适用生产产品有标准1.2/1.5/1.8/2.4米的LED日光灯管(T8、T5)、LED背光模组、灯带、涵盖所有LED大/小功率产品如LED车灯，LED软灯条、LED路灯、液晶电视、笔记本电脑的液晶背光照明,LED電視背光LENS扩散透镜(貼裝專用BOSS飛達)贴装等等。机台同时也可贴装普通电子元件，是一款具有高性价比的全自动贴装机。

SY-G1500高速贴片机每小时实际产能7-12万点，可一次性贴装1.2米、1.5米日光灯及0.5-1米软灯条、面板灯、球泡灯、模组等，SY-G1500操作简单易学，无需聘请专业工程师，只需车间普通工人培训后即可熟练操作，大大提高生产效率及为企业降低生产成本.

LED全自動高速貼片機产品特点:

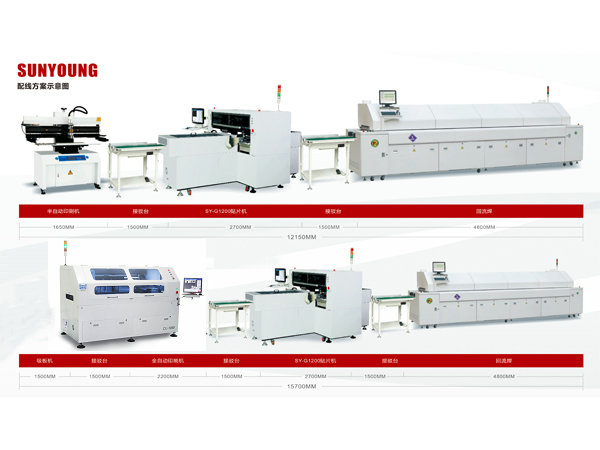

全自动送板机→全自動锡膏印刷机→SMT接驳台→LED全自動高速貼片機→LED多功能贴片机→接驳台→8温区无铅回流焊

备注：该LED贴片生产线为全自动线配置，全线只需一个操作人员即可。

LED高速貼片機应用范围:
● 专业为1200mm和1500mm长的LED日光灯管生产研發。
● 可一次性完成1200mm和1500mm  PCB的贴装，无需分段进板，分段贴装。
● 特别为LED设计的柔性吸咀，高速吸拾，不会损坏灯珠。
● 专业LED贴装的打料主轴，自动调整打料压力，保护LED球面。
● 可贴装0402-40mm IC组件，最佳可实现70000CPH贴装速度。
● 最大PCB板1200X330MM，适用各种PCB板，软性线路板，铝基板。
● 满足国内电子厂、SMT加工厂、LED应用厂商，LED灯具厂商贴装LED3528，5050，3014 ， 0402 ，0603、0805、1206、1210，1W大功率，3W大功率，IC等器件、封装器件二级管、三极管,LED電視背光LENS扩散透镜(貼裝專用BOSS飛達)等，有效的提高了贴装的精度和效率，节省大量人工成本。

常规贴装产品:
1.LED灯类：1.2米LED日光灯、T5灯、T8灯、LED球泡灯、LED射灯、LED车灯、LED天花灯等。
2.亮化类：LED洗墙灯条、数码管、护拦管、LED彩虹灯等。
3.屏类：LED表贴显示屏、 LED模组等。
4.大功率LED灯类：LED遂道，路灯、射灯、车灯、LED台灯、1W～3W 平面、球面、双峰 LED等。
5.电子产品类：电脑主板、MP3主板、电源主板、LED灯电源板等。
6.LED吸顶灯，LED電視背光LENS扩散透镜(貼裝專用BOSS飛達),LED电源，LED驱动，LED模组，LED日光灯，LED软灯条，LED硬灯条，LED广告灯，LED显示屏等。

LED高速貼片機特点:

LED高速貼片機技术参数

1、外形尺寸:长2100MM
宽1000MM
高1480MM
总重量1700KG
2、线路板
PCB板尺寸最大:250*500mm~5,000mm
PCB板厚度厚度:0.5至1.5mm
PCB板固定方法边定位
3、贴片方式群取分贴
4、操作系统
软件WindowsXP
显示器LED显示器
输入装置输入装置:键盘、鼠标
5、视觉系统
摄像机数量进口相机2套，视觉对位，MARK校正。
贴片精度±0.02mmChip
贴片高度15mm
贴片速度70000~90000CPH
贴装零件范围带装LED3014/3020/3528/5050或电阻等
元件跨距2mm
可放置送料器数量60PCS
使用电源单相380AC50Hz
电源功率2.5KW
压缩空气0.5mpa
使用环境23℃±2℃
导轨传动最大长度：10M
传输速度＞300mm/秒
传输方向单向(左→右或右→左）
传送方式在线
定位方式光学
空气压力＞5.0KG/CM2
空气消耗量＜200L/min
电气控制SY自主研发
运动控制卡模块1套自主研发
XY轴驱动方式步进电机用于X、Y轴做全闭环反馈控制
