JUKI高速贴片机KE-2070产品特点:

KE-2070 | 高速通用贴片机,JUKI第六代KE系列产品,使用了最新研制的LNC60高分辨率激光器和新型的伺服控制系统，使得识别元件的速度提高20％，识别元件尺寸更加宽广(0.4x0.2~33.5MM)，机器性能更加稳定。

JUKI贴片机LNC60激光传感器的中心成分独特的能力从01005到33.5×33.5毫米。从超小型，超薄，芯片形零件的小的QFP，BGA，CSP，广泛的零件可以精确地以高速激光识别系统。

高速贴片机主要贴片CHIP零件为主。（如电阻，电容，三极管。）
泛用异形机主要贴片异形部品为主。（如SOP,PLCC,SOJ,BGA,QFP)

JUKI-KE-2070 - HIGH-SPEED CHIP CHOOTER

Placement head:
One multi-nozzle laser head (6 nozzles)
Placement rate:
23,300 CPH: chip (laser centering / IPC 9850)
Component range:
From 0402 (01005) to 33.5mm square components

适用于高速贴装小型元件的芯片贴片机。
适应于高速贴装小型元件的芯片贴片机。不仅激光识别的元件对应范围广泛，而且使用MNVC选购件， 可以对小型IC元件进行高精度图像识别，支持灵活机动的生产线构成。


■ 芯片元件
  23,300CPH（激光识别 / 最佳条件）（0.155秒 / 芯片)
  18,300CPH（激光识别 / IPC9850）

■ IC元件
  4,600CPH（图像识别 / 使用MNVC选购件时）

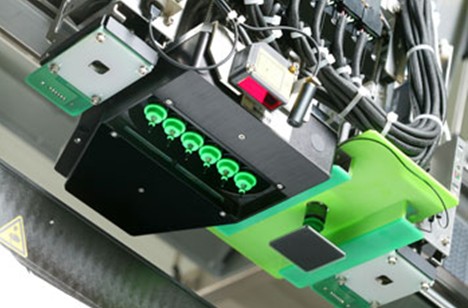

■ 激光贴装头×1个（6吸嘴）

■ 0402（英制01005）芯片～33.5mm方形元件

■ 图像识别(使用MNVC选购件: 反射式／透过式识别、球识别)

基板尺寸 M基板用(330×250mm) ○ L基板用(410×360mm) ○ L-Wide基板用 (510×360mm) (选购项) ○ E基板用(510×460mm)*1 ○ 元件尺寸 激光识别 0402（英制01005）芯片～33.5mm方元件 图像识别 标准摄像机 3mm方元件*2～33.5mm方元件 高分辨率摄像机（选购项） 1.0×0.5mm*3～20mm方元件 元件贴装速度 芯片元件 最佳条件 0.155秒/芯片(23,300CPH) IPC9850 18,300CPH IC元件*5 4,600CPH*5 元件贴装精度 激光识别 ±0.05mm（Cpk≧1） 图像识别 ±0.04mm 元件贴装种类 最多80种（换算成8mm带）*6

*1 有关E基板的事宜，请向敝公司推销员询问。

*2 使用 MNVC（选购项） *3 使图像识别分辩率摄像机及MNVC(均为选购件)时。

*4 实际工效：IC元件的贴装速度是在M尺寸基板上整面贴装36个QFP(100针以上)或BGA(256球以上)时的换算值。

(CPH=平均1小时的贴装元件数量)

*5 使用MNVC（选购件）、全吸嘴同时吸取时的换算值。

*6 使用多层托盘更换器最多可达110品种。

JUKI-KE-2070贴片机五大优势:

全闭环控制提升精度,利用磁尺在Ｘ、Y两个方向进行吸嘴移动位置的确认。
由于会得到补正位置信息的反馈，因此能达到高精度的控制。

优势一   激光识别
优势二   Z轴和T轴完全独立控制
优势三   X-Y轴全闭环控制
优势四   强大完善的图像识别技术
优势五   生产灵活运用广泛
和同类贴片机相比,JUKI具备了以上五点特有的优势,保证了贴装速度和精度长期稳定的发挥  !!!
激光对中技术
