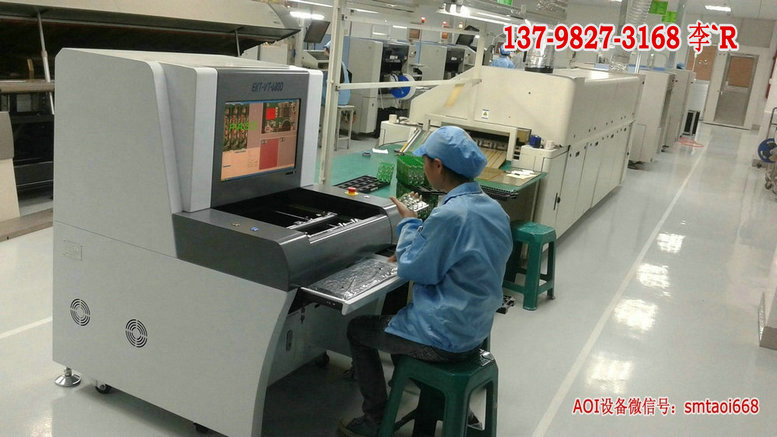

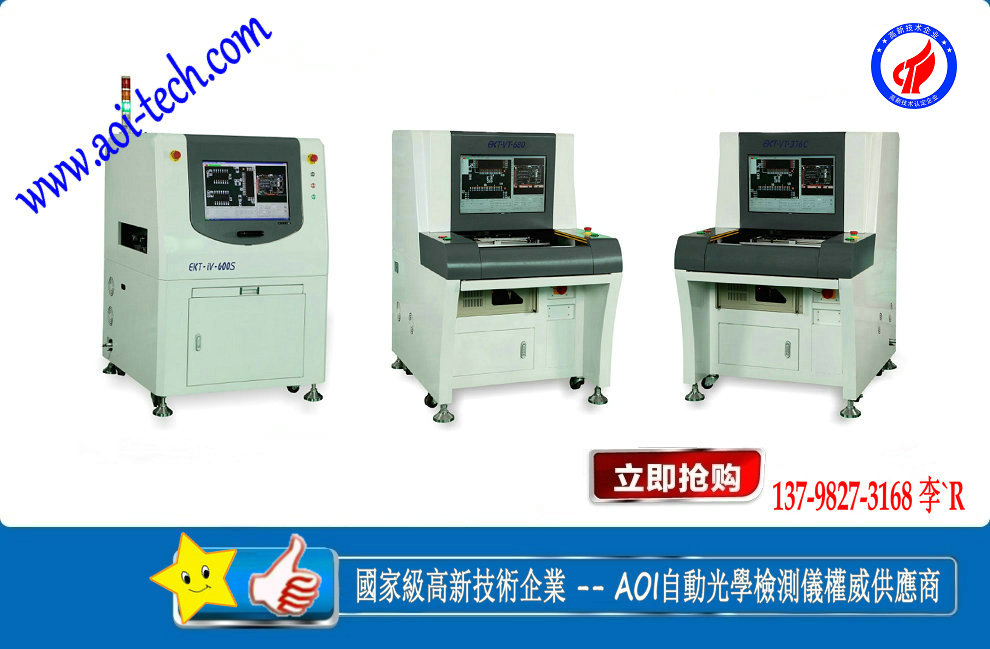

AOI自动光学检测仪,EKT-IV-680T特点介绍:
我公司自主研发并生产销售的IV系列AOI设备与其它同类设备相比较具有以下突出优点：
1．编程速度： 操作易懂，比其它设备快60%到1倍的时间
2．高效快捷： 具有多程序、多板测试及正反面同时测试功能
3．减少人工：相当于4个人的人工目视检测，且准确无误
4．适用小批量： 自主开发的离线编程软件适合国内SMT企业生产线频繁换料、小批量多品种等各类特殊情况
5．完善的统计分析：独特的强大的统计分析SPC功能，SPC与AOI结合，及时反馈信息与工艺差。
6．通用性强：拥有可扩充的离线偏程兼容SMT的其它设备中
7．设计合理：电子电路及机械外观整体设计合理处于行业内领先竞争地位
8．稳定强：離線AOI採用高精度研磨丝杆和导轨等主要部件进口
9．网络数据共享：检测后的数据可通过网络实现数据共享；同时可支持设备检出数据与公司内部软件的连接。
模块化硬件设计，使用更加灵活便捷。内嵌多种算法，检出率高、误判率低。
智能高速数字相机，检测速度满足两条高速贴片线的需求。
此款AOI設備具備多MARK检测，含Bad Mark功能。
多领域检测设计，具备波峰后、红胶板、色环电阻、元件面检测等多种应用。
电子廠SMT貼片焊接加工行业的加工成本主要分为几部分：
1、人员工资费用，2、机器折旧费用，3、SMT机器设备运行的用电费用，4、其它辅料等费用；
AOI自动光学检测儀設備自動光學視覺檢測技術, 为自動化机器装备眼睛和大脑!人工难招的电子厂常用AOI视觉检测设备来替代人工视觉；同时在大批量工业生产过程中，用人工检查质量效率低且精度不高，AOI可以大大提高生产效率和生产的自动化程度.
多功能检测AOI自动光学检测仪，它配备了最新矢量图像采集技术及光源系统，可检测元件面的高元件又可检测回流后的贴片元件，并且可有效的解决镀锡板工艺的检测需求，是具有色环电阻、波峰焊后、SMT回流后、元件面等工艺需求的最佳选择。
|
AOI自动光学检测仪功能参数指標:
| |
| 检测的电路板 | SMT锡膏印刷后及回流炉前和回流炉后电路板检查 |
| 检测方法 | 矢量分析，全彩色图像比对，根据不同检测点自动设定其参数（如偏移、极性、短路等） |
| 摄像头 | 全彩色智能数字相机 |
| 分辨率/视觉范围/速度 | 标配：20µm/Pixel FOV :32.56mm×24.72mm 检测速度＜260ms/FOV 选配：15µm/Pixel FOV : 24.42mm X18.54mm 检测速度＜240ms/FOV |
| 光源 | 高亮RRG同轴环形塔状LED光源 (彩色光) |
| 编程模式 | 手动编写、自动画框、CAD数据导入自动对应元件库 |
| 远程控制 | 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作 |
| 检测覆盖类型 | 偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等 |
| 特别功能 | 多程序同时运行，支持自动调取程序；可查0-359°旋转部件（单位为1°） |
| 最小零件测试 | 15µm：0201chip & 0.3pitch IC |
| SPC和制程调控 | 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析，可输出Excel、Txt等文件格式 |
| 条码系统 | 相机自动识别与传输Barcode（1维或2维码），及多Mark功能（含Bad Mark） |
| 服务器模式 | 采用中心服务器，可将数台AOI数据集中统一管理 |
| 操作系统 | Windows7 Professional |
| 检查结果输出 | 22英寸液晶显示器 |
| AOI自动光学检测仪技术参数 System Specifications | |
| PCB尺寸范围 | 20×20mm(Min)～450×350mm(Max) |
| PCB厚度范围 | 0.3 to 5 mm |
| PCB夹紧系统边缘间隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB弯曲度 | ＜5mm 或 PCB对角线长度的2% |
| PCB上下净高 | PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 60 mm |
| Conveyor系统 | 自动张开和收起的双边夹具、自动补偿PCB弯曲变形 |
| Conveyor离地高度 | 850 to 920 mm |
| Conveyor流向 / 时间 | PCB在Y方向移动 进板/出板时间：2.5秒 |
| X/Y 平台驱动 | 丝杆马达驱动，定位精度＜20µm； PCB固定，Camera在X方向移动 |
| 电源 | AC230V 50/60 Hz 小于0.5KVA |
| 气压 | 不需要 |
| 设备重量 | 约520KG |
| 设备外形尺寸 | 900×1100×1300mm (L×W×H) |
| 环境温湿度 | 10～35℃ 35～80％ RH（无结露） |
| 设备安规 | 符合CE安全标准 |
