产品名称：智能在线AOI光学检测仪 型号：EKT-VL-800
详细介绍
高端智能矢量分析在线AOI光学检测仪
EKT-VL-800产品介绍:
高端智能矢量分析在线AOI光学检测仪 可以为您
1.提升品质 元器件的密集化及细小化，人工目检方式已无法满足需求，且对品质坏机的截出率约60%，而AOI的坏机截出率可以稳定在99%以上，出厂产品质量显著提高，且避免因质量问题而蒙受的巨额赔偿。
2.降低培训周期 人员跳槽频率高，培训一位熟练的员工最少需要一个月，而AOI操作使用简单，培训一位熟悉的员工三天即可。
3.加强市场竞争力 采用自动化进行品质控制，大大提升了产品质量的稳定性，使客户更为放心，以增加长期合作机会。
在线AOI光学检测仪厂家,为您定制并提供最佳的视觉检测技术，不震动、简洁、稳定的机台。
极佳的检测效果，真正的01005及无铅检测能力
超低的错判、误判率，极高的重复性
结构紧凑，易于整合到现有的DIP插件及SMT贴片生产线
| 在线机型 EKT-VL-800 | |||
| 检测能力 | 适用制程 | SMT锡膏印刷后，SMT回流焊前/后，DIP波峰焊前/后 | |
| 编程模式 | 手动编写、自动编写、CAD数据导入自动对应元件库 | ||
| 检测类型 | 锡膏印刷：有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。 | ||
| 零件缺陷：缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、XYθ偏移量数据输出等。 | |||
| 焊点缺陷：锡多、锡少、虚焊、连锡、锡球、溢胶、引脚未出、铜箔污染等。 | |||
| 计算方法 | 矢量分析、彩色运算、颜色提取、灰阶运算、图像对比等 | ||
| 检测模式 | 覆盖整个电路板的优化检测技术，拼板和多mark，含Bad mark功能 | ||
| SPC统计功能 | 全程记录测试数据并进行统计和分析，任何区域都可查看生产状况和品质分析 | ||
| 零件角度 | 支持0～359°旋转，最小1°角距 | ||
| 最小零件 | 01005 chip、0.3 pitch IC | ||
| 光学配置 | 相机 | 德国进口500万像素全彩色高速工业数字相机 | |
| 镜头分辨率 | 10um/15um/18um/20um/25um，特殊应用时可订制 | ||
| 光源 | 环形立体多通道彩光，视应用选择RGB/RGBW/RGBR/RWBR | ||
| 计算机 | CPU | Intel i7 3.40GHz | |
| GPU | NVIDIA 4GB | ||
| RAM | 16GB | ||
| HDD | 256GB 固态硬盘 + 1TB 机械硬盘 | ||
| OS | Win 8.1 64bit | ||
| Monitor | 22寸(顶掀门)/19寸(侧拉门)，16:10 | ||
| 机械系统 | 运送和检测方式 | 自动进出板，可选L-R/R-L，步进电机运送PCB和调宽轨道，XY伺服电机驱动相机取图 | |
| PCB尺寸 | 50*50mm(Min)～400*360mm(Max)，特殊应用时可订制 | ||
| PCB厚度 | 0.3～5.0mm | ||
| PCB重量 | Max：3KG | ||
| PCB板边 | 3mm，特殊应用时可订制 | ||
| PCB弯曲度 | ＜5mm 或 PCB对角线长度的3% | ||
| PCB零件高度 | Top：35mm，Bottom：75mm。可调节，特殊应用时可订制 | ||
| XY 驱动系统 | AC伺服电机，精密研磨滚珠丝杆 | ||
| XY 移动速度 | Max：830mm/s | ||
| XY 定位精度 | ≦8um | ||
| 整机参数 | 设备外形尺寸 | L980 * W960 * H1600 mm，高度不含信号灯 | |
| 电源 | AC220V，50/60Hz，1.5KW | ||
| PCB离地高度 | 900±20mm | ||
| 设备重量 | 600KG | ||
| 前后设备通讯 | Smema | ||
| 气压要求 | 0.5MPa，可选配电控免去气压需求 | ||
| 设备安规 | 符合CE安全标准 | ||
| 环境温湿度 | 10～35℃，35～80％ RH（无结露） | ||
| AOI选配 | 维修站系统，离线编程系统，SPC服务器系统，条码识别系统 | ||
AOI自動光學檢測儀的实施目标:
最终品质:通常置于SMT生产线的最末端,用为检查SMT之的的产品缺陷;
过程控制:分别置于印刷机、贴片机之后,用来检查SMT工序缺陷并反馈数据。

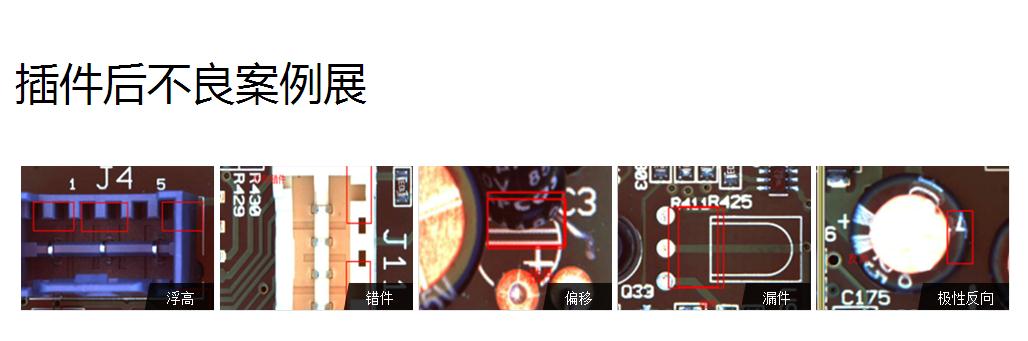

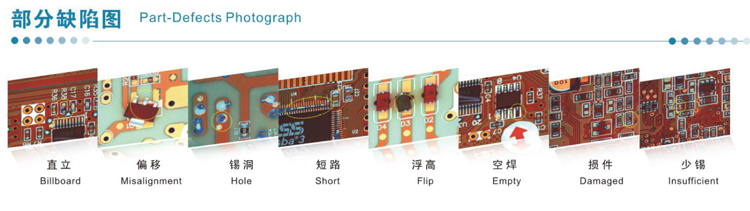

在线AOI检测内容：
锡膏缺陷: 包括有无、偏斜、少锡、多锡、断路、短路、污染等；
零件缺陷: 包括缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损等；
焊点缺陷: 包括少锡、多锡、连锡等.
